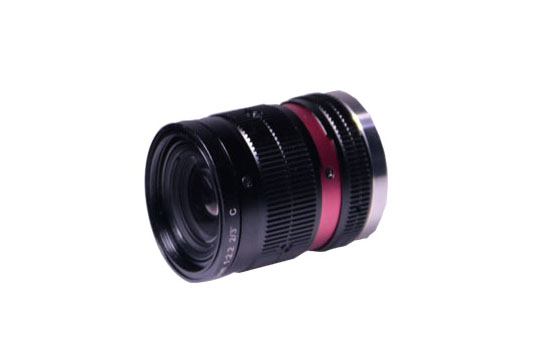

LL-25MP-5MP
LL-25MP-5MP
焦點距離（mm) | 25mm | ||||||
像面大小 | 2/3" | ||||||
成像範圍 | 0.2m- ∞ | ||||||
光圈範圍 | F1.6-F16 | ||||||
使用波長域 | 400-700nm | ||||||
視場角 | 水平 | 2/3" | 19.9° | 1/1.8" | 16.3° | 1/2" | 14.5° |
垂直 | 15.0° | 12.3° | 10.9° | ||||
對角 | 24.7° | 20.3° | 18.1° | ||||
畸變率 | 2/3" | 0.05%@y=5.5mm | |||||
1/1.8" | 0.04%@y=4.5mm | ||||||
1/2" | 0.04%@y=4.0mm | ||||||
光學后焦 | 13.98mm | ||||||
操縱 | 對焦：手動（固定螺絲） | ||||||
光圈：手動 (固定螺絲） | |||||||
外形大小（DXL) | ￠34.5mmX40mm | ||||||
濾光鏡規格 | M30.5 P=0.5mm | ||||||
工作溫度 | -20℃－+60℃ | ||||||
接口 | C型 | ||||||
Working Distance | Optical Magnification | Extension Ring | Field Of View(mm) | |||||
2/3" | 1/1.8" | 1/2" | ||||||
（mm） | （mm） | H | V | H | V | H | V | |
900 | 0.028X | — | 319.1 | 239.3 | 261.1 | 195.8 | 232.1 | 174.0 |
850 | 0.029X | — | 301.6 | 226.1 | 246.7 | 185.0 | 219.3 | 164.4 |
800 | 0.031X | — | 284.0 | 213.0 | 232.3 | 174.2 | 206.5 | 154.8 |
750 | 0.033X | — | 266.4 | 199.8 | 218.0 | 163.4 | 193.7 | 145.3 |
700 | 0.035X | — | 248.9 | 186.6 | 203.6 | 152.7 | 180.9 | 135.7 |
650 | 0.038X | — | 231.3 | 173.4 | 189.2 | 141.9 | 168.2 | 126.1 |
600 | 0.041X | — | 213.8 | 160.3 | 174.9 | 131.1 | 155.4 | 116.5 |
550 | 0.045X | — | 196.2 | 147.1 | 160.5 | 120.3 | 142.6 | 106.9 |
500 | 0.051X | — | 172.5 | 129.4 | 141.2 | 103.9 | 125.5 | 94.1 |
450 | 0.055X | — | 161.1 | 120.7 | 131.7 | 98.7 | 117.1 | 87.8 |
400 | 0.061X | — | 143.6 | 107.6 | 117.4 | 88.0 | 104.3 | 78.2 |
350 | 0.070X | — | 126.0 | 94.4 | 103.0 | 77.2 | 91.5 | 68.6 |
300 | 0.085X | — | 103.5 | 77.6 | 84.7 | 62.4 | 75.3 | 56.5 |
250 | 0.102X | — | 86.3 | 64.7 | 70.6 | 52.0 | 62.7 | 47.1 |
200 | 0.128X | — | 68.8 | 51.6 | 56.3 | 41.4 | 50.0 | 37.5 |
150 | 0.172X | — | 51.2 | 38.4 | 41.9 | 30.8 | 37.2 | 27.9 |
100 | 0.261X | 2.5 | 33.7 | 25.3 | 27.6 | 20.3 | 24.5 | 18.4 |
◆ 適合于工業自動化.機器視覺.安防等高畫質圖像處理
◆ 對應五百萬像素工業用高性能攝像機
◆ 高解析度充分發揮在像質處理過程中的高精密優勢
◆ 高解像力，利用廣域高峰設計，實現普通CCTV鏡頭不能達到的近攝性能
◆ 低畸變率，實現焦距范圍內的高性能光學像質
◆ 中心與周邊成像優異
◆ 緊湊.堅固的機構設計，具有高度的防震性能
◆ 微型化. 高品質外觀設計
