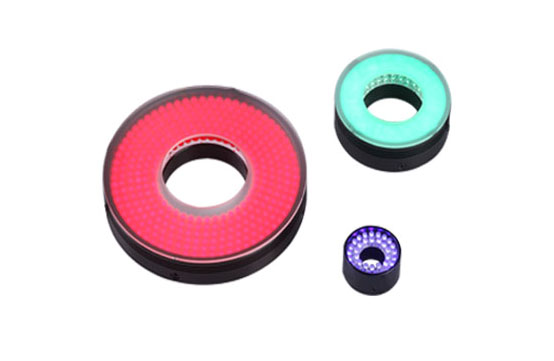

環影光源LL-HRS系列（90°）
詳細說明:
環形光源LL-RS系列（90°）
產品特點：以不同照射角度、不同顏色組合直接照射在被測物體上，可避免照射陰影現象，突顯成像特征，可結合漫射板使用，使光線更為均勻、柔和。
產品類型
◆ 型號說明 | |
LL-RS 70 X 90 ① ② ③ ④ | ① 環形高角度光源 ② 外徑，單位為mm ③ 任選其中一種顏色，例如紅色型號：LL-RS70R90 ④ 發光角度，光線與水平夾角，單位為度 |
光源類型 | 型號 | 功率R（W） | 功率B/G/W（W） | 電壓(V) |
90度光源 | LL-RS30X90 | 1.6 | 2.0 | 24 |
LL-RS50X90 | 1.728 | 2.1 | 24 | |
LL-RS70X90 | 3.52 | 3.78 | 24 | |
LL-RS90X90 | 4.32 | 5.76 | 24 | |
LL-RS120X90 | 10.584 | 11.34 | 24 | |
LL-RS125X90 | 4.0 | 4.3 | 24 | |
LL-RS150X90 | 12.672 | 16.89 | 24 |
應用范圍：
● 半導體產品外觀字符檢測
● PCB電路基板檢測
● 產品包裝外觀、標簽檢測
● 藥丸破損、缺少檢測
● 球形物體照明
應用案例：
檢測項目：針腳檢測

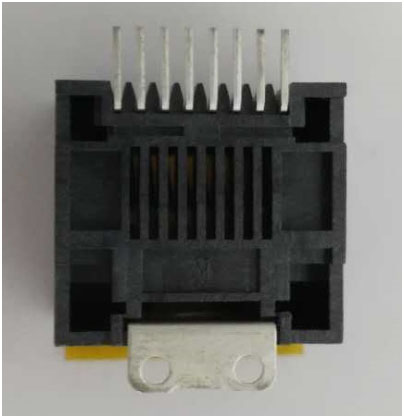

（實物圖）

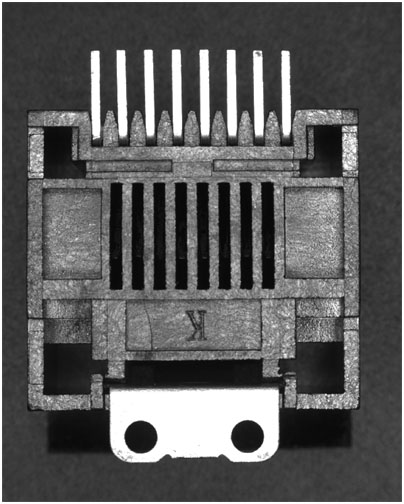

（效果圖）
使用90o環形光源照射，針腳輪廓分明，便于測針腳距離和平整度
產品特點：
以不同照射角度、不同顏色組合直接照射在被測物體上，可避免照射陰影現象，突顯成像特征，可結合漫射板使用，使光線更為均勻、柔和。

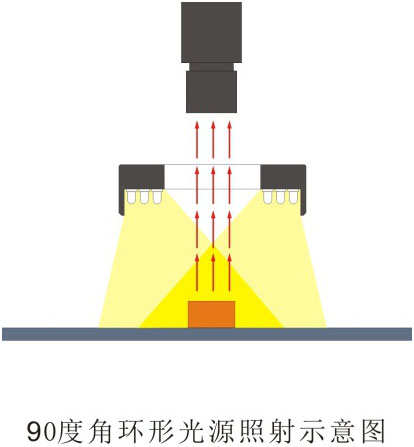

打光方式
